水泥鋼板庫均化出料系統技術改造

在水泥或粉煤灰生產存儲的過程中，鋼板庫均化出料系統是保證水泥的穩定性以及水泥的質量要求的關鍵工藝。從物料入庫，進入水泥鋼板庫起，到水泥生產出合格的產品為止的全過程中，水泥生產工藝應該非常重視鋼板倉均化工藝的設計與實際使用問題。

    在我們國家，大型的水泥鋼板倉的發展歷史只有幾年的時間。它已經廣泛地應用于水泥、飼料、化工、煤炭等多個領域，是一個節能降耗、綠色環保的新型產品。

多功能大型鋼板倉性能及特點：

1、設計先進：以外形及內部構造20多項專利科學的設計理念，結構獨特：鋼板倉、鋼板庫庫體為圓柱形，庫頂及庫底為球缺型，鋼板倉、鋼板庫基礎為圓臺桶型。庫體直徑可以設計5-80米，有特殊需求還可以加大。高度與直徑的比例一般為1：1至1：1.5之間?？筛鶕?jù)場地及廠方要求建成一字型、品字型、器字型、單排型、或多排型倉（庫）或倉（庫）群。鋼板倉、鋼板庫庫體為圓柱形，庫頂為球缺形的圓形倉庫。鋼板倉、鋼板庫庫壁采用鋼板對接焊接而成；其球缺狀庫頂半圓體，是通過定型鋼材的結構設計和多個拱形梁的組合，形成了獨特建筑結構，其合理的建筑結構使其圓頂具有可靠的承載能力。大型鋼板倉、大型鋼板庫庫底外形是下凹的，采用內聚反浮力無樁自?。ㄥ浟υ鰤海┰恚诓煌瑲夂驐l件與地質構造下，其設計參數有所不同。庫底為筏板型，為設計結構防水（不是人工做防水層），庫底向下多孔出料。避免了水的滲入，可以防水、防潮、板結、抽芯、傾斜、倒塌的事故發生。

2、儲藏量大：0.5——10萬噸，還可以組建更大容量的倉庫群。

3、入庫方便：粉塵顆粒入庫方式根據不同的材料和現場情況，可以采用斜槽和提升機入庫或氣力入庫。

4、、出庫先進：大型鋼板倉采取眾家之所長，根據實踐經驗自行設計出全新氣動均化系統、出料系統、散裝出料系統，依靠氣動壓力把物料輸送到指定位置，1——5萬噸設計一到六個出料口，五萬噸以上設計六到十八個出料口；采用變頻技術，自動化控制與通信，出庫量可以自動調節，出庫量可以達到100噸/小時到1200噸/小時。

5、節約投資：由于采用多項專利技術，不使用空壓機，只要一臺羅茨風機，節能降耗，使用該鋼板倉不僅可以節約50%的建筑材料，還節約了60%的土地。

6、節能環保：一臺收塵器可實現無塵排放

該鋼板倉、鋼板庫庫頂部為承重圓頂，每個庫頂設置有氣箱脈沖收塵器，主要收集入庫物料時產生的粉塵。使粉塵濃度降低到小于30mg/m3。如采用傳統庫則會增加收塵器數量從而加大環保投入。例如：儲存2.0萬噸水泥的大型鋼板倉、大型鋼板庫只有一個進料口，一個除塵器便可確保無塵排放，而千噸傳統結構圓倉則需要20座，每座一個進料口就需要20臺除塵器，僅多口排塵這一點，環保治理難度就增加很大。

7、用途廣泛：大型鋼板倉不僅可以應用于水泥、粉煤灰儲存，還可以應用于糧食、飼料、煤炭、化工等行業。

8、經濟實用：設備運行成本小。其它大型鋼板倉安裝企業是空壓機和羅茨風機搭配使用，耗電量大，耗電量在0.3度/噸.水泥；本說明是：只使用一臺羅茨風機，耗電量在0.1——0.2度/噸.水泥，就可以達到均化出料系統的風力要求；維9、護費用低，使用壽命長正常使用可以達到50年左右。

10、安全可靠：采用真空密封專利技術，水泥等存儲九個月內，各項物理指標不變，存儲十八個月以上，除凝結時間稍有延長外，其它指標基本不變。

11、、德通鋼板庫、鋼板倉建設周期短：2-5個月左右

根據地質條件、施工現場和施工環境等情況，鋼板倉、鋼板庫施工工期一般在2—5個月。如果是鋼板倉、鋼板庫庫群建設則可交叉施工或同時施工，從而縮短工期。

12、、德通鋼板倉、鋼板庫使用壽命長：可達50～70年

鋼板倉、鋼板庫按規范進行防腐維護，在外表沒有明顯腐蝕的情況下可保證50～70年的可靠使用壽命。增加企業效益，它是一種一次投資長期受益的有形資產。

13、鋼板倉、鋼板庫維修維護費用低：庫內出料設備幾乎無維護費用

鋼板倉、鋼板庫內氣化、卸料、輸送設備沒有旋轉件，基本屬于免維護。即使2萬噸的水泥鋼板倉、水泥鋼板庫每3年進行一次維護，只刷外層防銹漆，年維護費用也只有3000元左右。

14、、大型鋼板倉、大型鋼板庫的形象效益：大型鋼板倉、大型鋼板庫的采用不僅帶來了有形的經濟效益，而且克服了小庫群給企業形象造成紛亂的視覺缺陷。大型鋼板倉、大型鋼板庫的壯觀形象，將為企業增加感官效益。大型鋼板倉、大型鋼板庫的散儲能力是“確保淡季水泥連續生產的一項重大創舉”和“為水泥生產企業排憂解難”的一項有效措施。因?yàn)樗膬?chǔ)量適應大小規模生產能力的散裝需求。尤其三北地區、由于旺季供不應求的經濟損失，不能充分發揮企業的投資效益，德通鋼板倉（鋼板庫）的采用使企業完全可以避免淡季停產的損失，通過旺季的暢銷獲取應有的效益。

15、、大型鋼板倉、大型鋼板庫清庫簡單：大型鋼板庫儲存水泥也好，粉煤灰、熟料、礦渣粉、生料、電石渣等等也好只要是粉態顆粒狀物料，都存在一個不可爭議的事實是鋼板倉、鋼板庫的物料掛壁較輕，而且輕輕敲擊鋼板倉、鋼板庫庫壁即可把少量的掛壁料震掉；避免了長時間的高空作業，與傳統鋼筋混凝土的筒倉相比明顯的降低了清庫難度、降低了危險系數。

16、、鋼板倉、鋼板庫易于拆卸、搬遷：傳統的鋼筋混凝土筒倉不能夠搬遷，如遇到企業搬遷那么整個筒倉就得爆破掉；而鋼板倉、鋼板庫拆卸或搬遷比較容易；裝配式鋼板倉是螺栓直接連接的，卸掉螺栓即可拆卸挪走；焊接式鋼板倉、鋼板庫采用倒裝法在下面一層一層的用割槍裁掉，運到別處仍可以再繼續焊接鋼板倉、鋼板庫二次使用。

    現在的水泥生產企業中，大多采用節能降耗的大型水泥鋼板倉（水泥倉）存儲粉煤灰、水泥。均化系統是保證粉煤灰、水泥質量的主要工藝，合理采用均化技術，才能得到最佳均化效果。從而可以生產出符合要求的合格產品；在各種大型鋼板倉中，儲存物料的多少及卸空率的多少將直接影響到水泥企業生產進度和生產效益，所以在水泥生產企業管理中，大型水泥鋼板倉的卸空率是水泥生產中非常重要且不容忽視的環節。

    本說明研究分析了各種均化庫以及現在的各種庫底均化設計思想和各自的優缺點，總結了各種現有的庫底均化系統及出料系統的現狀，現在的庫底布置是倒錐型：有減壓錐、倒料錐、硫化棒。出料廊道為沿錐型坡度向上或者沿庫底平行出料，出料困難。缺點是：庫底容易進水、受潮；需要大量的風量，耗電量大；電動蝶閥、閥門、管件、硫化棒在大風量的作用下容易損壞，需要經常維修更換，增加水泥企業生產成本，影響水泥企業生產質量。主要針對國內大型鋼板倉均化技術不成熟、不完善、卸空率達不到70%，耗電量>3°，操作麻煩、維修率高、水泥質量不穩定、影響水泥生產量；特別是一些“所謂的全球最大”、“所謂的專利技術”大型鋼板倉均化出料系統，出現的鋼板倉板結、抽芯、傾斜、崩庫、倒塌，提出在盡量不改變現有庫容的的情況下，進行均化、出料系統技術改造達到理想的均化出料效果的方法，卸空率達到95%，節能降耗。由原來的耗電量：0.3度/噸水泥，改變?yōu)楦脑旌蟮暮碾娏浚?.1—0.2度/噸水泥。使得均化出料系統化、自動化，組成一個自動均化出料系統。節省了人力，降低了水泥企業生產成本，提高了生產力水平與自動化水平。

    為了驗證新型均化出料系統的均化效果，可以根據已經投入使用的大型水泥鋼板倉，進行技術改造；同時對已經使用的大型鋼板倉錐型庫底硫化棒的可行性、可靠性進行檢驗分析。聊城市德通鋼板倉有限公司及國內著名的大專院校共同研究開發的新型均化出料系統的成果，已經廣泛應用于大型水泥鋼板倉工程的均化出料系統的技術改造，成功的案例是山水集團、塔牌集團、海螺集團等。

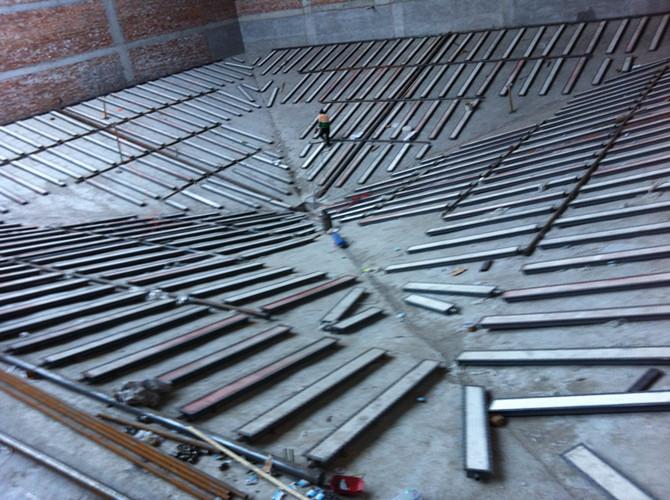

    經過實踐證明大型水泥鋼板倉，原來的倒料錐、硫化棒均化系統，庫內單口出料系統不理想。我們?cè)谶M(jìn)行均化出料系統改造的同時，也對大型水泥鋼板倉工程的庫內單口出料進行了技術革新。由原來的庫內單口出料，改變?yōu)閹靸?nèi)向下多孔出料(避免水的進入、防潮，提高了水泥生產質量）；由原來的倒料錐，改變?yōu)樾逼?；由原來的單一使?a href="http://m.zhuchengliang11.com.cn/product/show_product.php?id=138">硫化棒，改變?yōu)?a href="http://m.zhuchengliang11.com.cn/product/show_product.php?id=138">硫化棒、充氣箱搭配使用（使用方便快捷，增加了均化效果）；由原來的空壓機、羅茨風機搭配使用，改變?yōu)閱我坏牧_茨風機（安全生產，節能降耗，降低投資）；由原來的庫底均化系統，改變?yōu)閹斓?、庫?a href="http://m.zhuchengliang11.com.cn/product/product.php?id=28">均化系統(增加均化效果，避免了：大型水泥鋼板倉板結、抽芯、傾斜、崩庫、倒塌。）

    這項技術改造，從實踐出發徹底解決了大型水泥鋼板倉工程，均化出料系統效果不理想，耗電量大、水泥生產成本高、卸空率低、水泥質量不穩定的問題。

經過改造后的大型水泥鋼板倉，耗電量在0.1——0.2度/噸水泥，水泥卸空率達到95%，均化出料系統穩定可靠，不受水分、粉塵、電信號等信號的干擾，并且價格低廉操作簡潔。均化出料系統的清庫與技術改造對均化庫的機械設計、料位檢測儀以及均化庫的控制電路和相關的軟件設計進行了多次實踐證明。均化庫和料位計的控制核心主要以集成電控箱為控制器，加上相應的外圍電路，實現智能控制與通信。

    德通鋼板倉、鋼板庫自身的特點是容量大、自重輕、建設工期短、占地面積小以及密封性能好、清庫方便、適應性廣、防潮、防火、便于實現機械化生產和自動控制等等,德通鋼板倉以高效、專業的技術解決粉煤灰淡季存儲問題，助力火力發電和商砼行業，為廢棄資源再利用創造更高價值。德通鋼板倉越來越受到粉態顆粒狀物料及液態物料儲存業主的青睞。
